柔性數據電纜LIYCYT為屏蔽雙絞線型號
在物理結構上,屏蔽雙絞線比非屏蔽雙絞線多了全屏蔽層或線對屏蔽層,通過屏蔽的方式,減少了衰減和噪音,從而提供了更加潔凈的電子信號和更長的電纜長度,但是屏蔽雙絞線價格更加昂貴,重量更重并且不易安裝。
屏蔽雙絞線根據屏蔽方式的不同又分為兩類,即SFTP(Shielded Foil Twisted-Pair)和FTP(Foil Twisted-Pair)。
SFTP是指雙屏蔽雙絞線,而FTP則是采用整體屏蔽的屏蔽雙絞線。在自動化設備常用的雙絞電纜中,編碼器電纜一般采用SFTP,一般的柔性數據電纜則采用FTP。
需要注意的是,屏蔽只在整個電纜裝有屏蔽裝置,并且兩端正確接地的情況下才起作用。所以,要求整個系統全部是屏蔽器件,包括電纜、插座、跳線和配線架等,同時建筑物需要有良好的地線系統。
但是在實際施工時,很難全部接地。在正常良好接地情況下,屏蔽系統抵制外界耦合噪音的能力是非屏蔽系統的100-1000倍,即使在屏蔽層沒有接地或接地不良的情況下,屏蔽布線系統抵御能力仍然可為非屏蔽布線系統的10倍以上。
屏蔽雙絞線電纜的外層由鋁箔包裹,以減小輻射,但并不能完全消除輻射。屏蔽雙絞線價格相對較高,安裝時要比非屏蔽雙絞線電纜困難,必須配有支持屏蔽功能的特殊連結和施工工藝。
安裝屏蔽雙絞線時,屏蔽雙絞線的屏蔽層必須接地,在有大量的電磁干擾的物理地區屏蔽雙絞線提供一個即方便經濟、效益又好的解決方法。
但是在實際施工時,屏蔽電纜很難全部完美接地,從而使屏蔽層本身成為zui大的干擾源,導致性能甚至遠不如非屏蔽雙絞線。所以,除非有特殊需要,通常在綜合布線系統中只采用非屏蔽雙絞線。
屏蔽雙絞線與非屏蔽雙絞線的區別:
屏蔽雙絞線在雙絞線與外層絕緣封套之間有一個金屬層蔽層。屏蔽層可減少輻射,防止信息被竊聽,也可阻止外部電磁干擾的進入,使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率,這也是屏蔽雙絞線的主要特點。

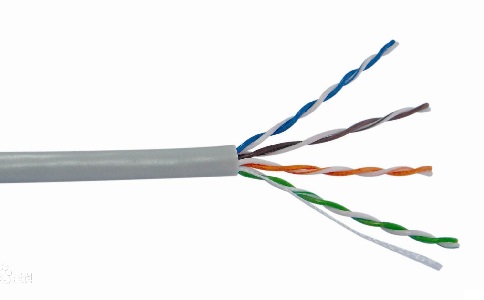

非屏蔽雙絞線是一種數據傳輸線,由四對不同顏色的傳輸線所組成,廣泛用于以太網路和電話線中。非屏蔽雙絞線電纜zui早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成,由電話公司所擁有。
-
問
拖鏈電纜有哪些型號?
答拖鏈電纜型號眾多,一般常見的國產拖鏈電纜型號有TRVV、TRVVP、TRVVSP(TRVVPS)。
-
問
拖鏈電纜用什么做絕緣?
答拖鏈電纜的絕緣材料沒有固定的要求,一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
