拖鏈電纜導體的設計

文章出處：f0783.cn 作者：玖泰特種電纜時間：2019-03-13 16:37:11 瀏覽量：返回上一頁

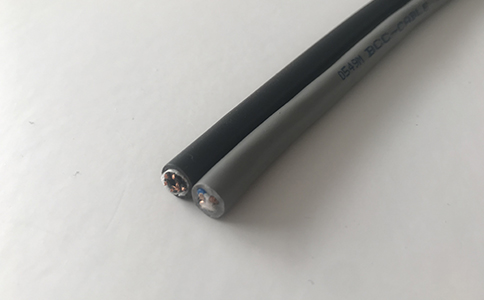

拖鏈電纜的一個較為重要特性就是柔韌性，柔韌性一般由導體材料、絕緣護套材料及生產工藝決定，其中導體占60%。

可見，拖鏈電纜導體的設計決定了拖鏈電纜整體的柔韌性。

一般來說導體銅絲直徑越小，導體就越軟，電纜的柔性也就越好。但是，銅絲的直徑與其耐機械疲勞強度成正比，直徑越小的銅絲耐機械疲勞強度越弱，即韌性差。

拖鏈電纜是處于反復循環彎曲的動態工作環境中，采用的導體對韌性有極高要求。

因此，為拖鏈電纜選導體過程中應注意柔與韌的結合，需要掌握一個度。

若導體一味追求精細化，電纜在使用中就會產生銅絲纏繞的現象，導體在工作過程中很容易斷裂；因為導體過細，導體拉伸強度降低。

在實際應用中，因為拖鏈電纜導體設計的問題而導致電纜無法工作的情況比比皆是。

市場上，有一些品牌的拖鏈電纜以導體銅絲非常精細、電纜柔軟為賣點，客戶被說服，也認為置入拖鏈的電纜只有柔軟才能耐彎曲，這類電纜才屬于高品質電纜。

在隨后的使用過程中，電纜在內部受壓同時外部受拉的狀態下，起初由于導體具有一定的柔韌性和絕緣材料的彈性的基礎下正常工作。

一段時間后，電纜由于過度受壓和受拉導致導體的纏繞和斷裂，也導致絕緣和護套因為長期受力而永久變形。

電纜會因為導體斷裂而過載，因為絕緣和護套層的抗機械疲勞強度的不足而開裂和短路，可能會危及到設備和操作員的一定安全性。

以導體精細化和柔軟性為拖鏈電纜設計方向的，實質上是沒有掌握拖鏈電纜設計的精髓。

拖鏈電纜導體的設計不是一味的追求精細化，拖鏈電纜整體的設計也不是單純的追求柔軟性，而是柔與韌的有機結合。這也是拖鏈電纜雖然被稱為高柔性拖鏈電纜但并不柔軟的原因。

與普通電纜相比，拖鏈電纜甚至稍微偏硬，只是柔韌性更好。

只有掌握拖鏈電纜導體設計的度才能設計出更好的拖鏈電纜，避免拖鏈里的電線經常斷芯。

問
通過電纜的拖鏈彎曲次數能夠判別拖鏈電纜好壞嗎？

答
需要分情況，具體問題具體分析。同一廠家生產的拖鏈電纜，通過電纜的拖鏈彎曲次數或許能夠判別拖鏈電纜好壞。但不同廠家生產的拖鏈電纜就不好判斷了，電纜的拖鏈彎曲測試是動態的環境下進行，若要將不同品牌高柔性電纜的拖鏈彎曲次數進行比較，須構建相同的測試環境。
問
采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

答
這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。
